Co je trubička měrky motorového oleje? Průvodce materiály a funkcemi

Co je Trubka měrky motorového oleje

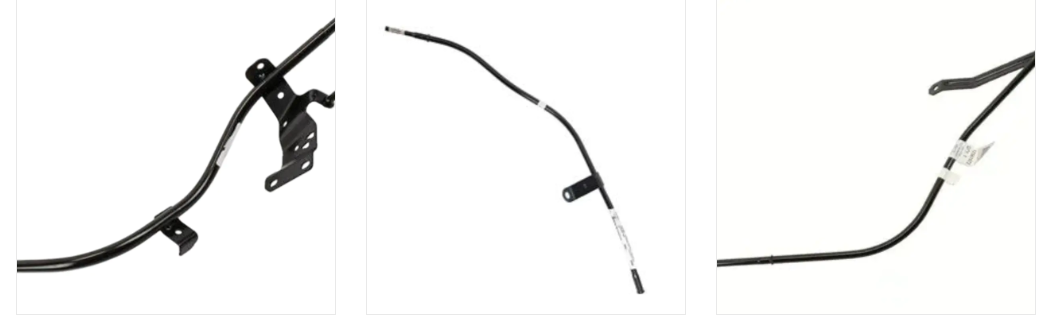

Trubka měrky motorového oleje je válcová vodicí trubka instalovaná do olejové vany motoru, která drží měrku oleje a poskytuje technikům stabilní, utěsněný kanál pro kontrolu hladiny oleje a stavu oleje. An trubice měrky oleje automobilového motoru také často podporuje plnění nebo vypouštění oleje u určitých konstrukcí motoru , což z něj dělá malou součástku s velkou rolí v každodenní údržbě motoru. Trubka vede z otvoru v horní části bloku motoru dolů do olejové vany a při každém zasunutí udržuje měrku ve stejné poloze, takže údaje o hladině oleje zůstávají konzistentní.

Kromě pouhého vedení měrky vytváří trubka utěsněnou dráhu, která udržuje nečistoty, vlhkost a nečistoty mimo přívod oleje. Tato funkce je důležitá u osobních automobilů, užitkových vozidel, generátorů a stavebních strojů, kdekoli motor potřebuje spolehlivý a opakovatelný způsob monitorování hladiny oleje a kvality oleje během rutinních kontrol.

Základní funkce trubice měrky

Dobře navržená trubice měrky motorového oleje dělá více než jen držení měrky na místě. Plní několik podpůrných rolí, které chrání motor a zjednodušují údržbu.

Kanál detekce hladiny oleje, který poskytuje stabilní bod vložení pro přesné údaje, jakmile se motor ochladí
Prevence kontaminace pomocí těsnicího kroužku a vlnitého konce k zablokování cizích látek a vlhkosti z olejové vany
Podpora plnění nebo vypouštění oleje, u některých provedení včetně plnicího otvoru nebo vypouštěcího ventilu na konci trubky
Odolnost konstrukce, vyrobeno z materiálu odolného proti korozi, aby vydrželo delší provoz při vysokých teplotách
Zjednodušená výměna pomocí závitových nebo západkových spojů vhodných pro různá uspořádání motoru

Materiály trubek z oceli, nerezové oceli a flexibilní měrky

Volba materiálu ovlivňuje, jak dobře trubice měrky odolává teplu, vibracím a korozi v průběhu let provozu motoru. Tři skupiny materiálů pokrývají většinu aplikací na dnešním trhu.

Tabulka 1: Běžné materiály trubice měrky a typické vlastnosti
Typ materiálu	Odolnost proti korozi	Typická aplikace
Ocelová trubka měrky oleje	Mírný	Standardní osobní a lehké užitkové motory
Trubka na měrku z nerezové oceli	Vysoká	Těžká nákladní vozidla, generátorová soustrojí, drsná prostředí
Flexibilní hadička na měrku	Mírný to High	Těsné motorové prostory s omezením vedení

Obrázek 1: Ilustrativní srovnání odolnosti proti korozi mezi běžnými typy materiálů trubek měrky

Trubky měrky z nerezové oceli obecně nabízejí nejsilnější dlouhodobou odolnost vůči korozi a důlkové korozi, a proto se často objevují na generátorech a stavebních strojích, které pracují v náročných venkovních podmínkách. Standardní ocelové trubky zůstávají praktickou a široce používanou možností pro každodenní použití v osobních vozidlech, zatímco flexibilní trubice měrek řeší problémy s vedením v motorových prostorech, kde není praktická dráha tuhá trubky.

Faktory odolnosti, které prodlužují životnost

Trubka měrky sedí blízko teplu motoru a konstantním vibracím po celou dobu životnosti vozidla, takže několik konstrukčních detailů má měřitelný rozdíl v tom, jak dlouho vydrží, než bude potřeba výměnu.

Těsnění a kontrola kontaminace

Těsnicí kroužek v horní části trubky a zvlněná část v blízkosti základny spolupracují, aby zabránily pronikání vlhkosti a nečistot ze silnice do olejové vany. Opotřebené nebo chybějící těsnění je jedním z častějších důvodů, proč se při rutinních kontrolách objevuje kontaminace oleje, a to i tehdy, když byl samotný olej nedávno vyměněn.

Tepelná a vibrační odolnost

Vzhledem k tomu, že u mnoha uspořádání motoru je trubka umístěna blízko bloku a výfukové cesty, záleží na vysoké teplotní toleranci stejně jako na pevnosti materiálu. Trubky vyrobené z korozivzdorného materiálu a přiléhavé upevnění si udržují svůj tvar a polohu po celá léta tepelného cyklování, díky čemuž jsou údaje měrky v průběhu času přesné.

Značí, že hadička měrky potřebuje výměnu

Většina problémů s trubicí měrky vykazuje jasné varovné signály, než způsobí větší bolesti hlavy při údržbě. Jejich včasné rozpoznání zajistí přesnost kontrol oleje a zabrání tomu, aby se kontaminace dostala do olejové vany.

Měrka je po zasunutí do tuby uvolněná nebo se znatelně chvěje
Kolem základny, kde se trubka stýká s olejovou vanou, se objevují zbytky oleje nebo prosakování
Trubka po své délce vykazuje viditelné ohnutí, promáčknutí nebo prasknutí
Měrku je obtížné hladce zasunout nebo vyjmout
Po vyčištění se uvnitř otvoru trubky objeví špína nebo vlhkost

Obrázek 2: Ilustrativní vzor účinnosti těsnění během let provozu mezi typy materiálů trubek

Jak vyjmout a nainstalovat hadičku s měrkou

Výměna trubice měrky je zvládnutelný úkol u většiny motorů, jakmile je stará trubka umístěna a uvolněna z jejího montážního bodu. Zlomená nebo zadřená trubice obecně vyžaduje pečlivý, metodický proces odstranění spíše než sílu.

Vyjmutí prasklé hadičky měrky

Najděte montážní bod na krytu bloku nebo ventilu a ověřte, zda je trubka opatřena závitem, zacvaknutím nebo šroubem
Aplikujte mírný kolébavý tlak a tahejte směrem nahoru, pokud je trubka zatlačena do pánve
Pokud je trubka zajištěna upevňovacím prvkem, nejprve odstraňte upevňovací šroub nebo držák
Jakmile je stará trubka venku, důkladně vyčistěte montážní otvor, abyste odstranili nečistoty nebo starý tmel

Instalace nové měrky

Ujistěte se, že náhradní trubice odpovídá původní délce, průměru a způsobu montáže
Před instalací nasaďte na trubku nový těsnicí kroužek, aby bylo těsnění čisté
Zaveďte trubici do otvoru pánve rovnoměrně, aby nedošlo k ohnutí spodního konce
Zajistěte horní montážní bod podle původního závitového nebo zaklapávacího návrhu
Zasuňte měrku a před uzavřením motorového prostoru se přesvědčte, že je zcela usazena a ukazuje přesné údaje

Porovnání typů trubek měrky vedle sebe

Volba mezi ocelí, nerezovou ocelí a flexibilní konstrukcí spočívá ve zvážení několika praktických opatření proti prostředí motoru, kterému bude trubka sloužit.

Obrázek 3: Srovnávací výkon v rámci pěti praktických měření v relativním měřítku

Trubky z nerezové oceli mají tendenci vést k odolnosti vůči teplu a korozi, což vyhovuje náročným a venkovním aplikacím, zatímco ohebné trubky získávají výhodu při vedení úzkými nebo nepravidelnými uspořádáními motorového prostoru, kde je obtížnější zapadnout pevný tvar trubky.

Aplikace napříč typy vozidel a vybavení

Trubka měrky automobilového oleje se objevuje na široké škále platforem hnacího ústrojí, přičemž materiál a tvar jsou často upraveny tak, aby vyhovovaly konkrétnímu uspořádání motoru.

Tabulka 2: Běžné typy zařízení a typické úvahy o trubici měrky
Typ zařízení	Typická úvaha o trubce
Osobní vozy	Kompaktní ocelová nebo ohebná trubka připevněná k těsnému prostoru motorového prostoru
Komerční nákladní automobily	Vyztužená ocelová nebo nerezová trubka pro prodloužené pracovní cykly
Soupravy generátorů	Trubka z nerezové oceli podporující venkovní expozici a vibrace
Stavební stroje	Robustní trubice odolná vůči prachu, vlhkosti a neustálému pohybu

Obrázek 4: Ilustrativní rozložení použití trubice měrky v běžných kategoriích zařízení

O výrobci

Jako čínský výrobce měrek motorového oleje a továrna na měrky automobilového motorového oleje má společnost sídlo ve Wanhou, město Zhanqi, okres Yinzhou, město Ningbo, oblast s pohodlným dopravním spojením zhruba 25 kilometrů od letiště Ningbo Lishe a poblíž pobřežní průmyslové zóny Ningbo. Podnik vyrostl z Ningbo Xingxin Metal Products Factory, založené v roce 1995, a dnes funguje jako high-tech podnik specializující se na automobilové potrubní tvarovky napříč celým Pozemek o rozloze 32 000 m2 s 26 000 m2 výrobní plochy .

Výrobní zařízení zahrnuje CNC plně automatické ohýbačky trubek, montážní linky velkokapacitních pájecích pecí, hydraulické vnitřní tvářecí stroje o průměrech od 10 do 80 milimetrů, 800tunový hydraulický expanzní stroj, plně automatické laserové svářečky, svařovací roboty a velká obráběcí centra, podporovaná vlastní výzkumnou a zkušební laboratoří. Jako výrobce trubek pro měrky oleje a dodavatel trubic pro měrky oleje tým vyrábí také řešení trubic pro měrky oleje OEM vedle své hlavní výroby vlnitých trubek pro automobilový průmysl, přičemž používá technologii vlnitých trubek pro rozpínání vody vyvinutou na vysoké úrovni v tomto odvětví.

Často kladené otázky

Q1. Která trubka měrky oleje se hodí k mému motoru

Přizpůsobte náhradu původní délce trubky, průměru a stylu montáže, protože uspořádání se mezi modely motoru výrazně liší.
Q2. Mohu vyměnit pouze trubici měrky

Ano, trubici lze obvykle vyměnit samostatně, aniž by bylo nutné vyměnit samotnou měrku nebo jiné okolní součásti.
Q3. Jak dlouho vydrží trubice měrky oleje

Životnost závisí na materiálu a provozních podmínkách, přičemž trubky z nerezové oceli obecně udržují účinnost těsnění déle než standardní ocel za stejných podmínek.
Q4. Jaký materiál je nejlepší pro trubky měrky oleje

Nerezová ocel nabízí nejvyšší odolnost proti korozi pro náročná prostředí, zatímco standardní ocel a ohebné trubky dobře vyhovují mnoha každodenním aplikacím osobních vozidel.
Q5. Jsou trubky měrky oleje univerzální

Ne, trubky jsou specifické pro motor co do délky, průměru a stylu montáže, takže před objednáním náhradního dílu je důležité sladit původní konfiguraci dílů.
Q6. Dá se opravit ohnutá trubka měrky

Menší ohyby jsou někdy narovnány, ale trubka se strukturálním promáčknutím nebo prasknutím je obecně lepší vyměnit, aby se zachovalo správné utěsnění.
Q7. Můžete vyměnit trubku měrky oleje

Ano, většina hadiček měrky používá závitové nebo nacvakávací spoje navržené speciálně tak, aby výměna byla snadná.
Q8. Jak odstranit prasklou trubici měrky

Nejprve určete způsob montáže, poté použijte mírný tlak na kolébání nebo odstraňte upevňovací prvek, než očistěte montážní otvor od nečistot.
Q9. Jak nainstalovat novou trubici měrky

Nasaďte nový těsnicí kroužek, veďte trubku rovnoměrně do otvoru v pánvi, zajistěte horní držák a po instalaci se přesvědčte, že údaje měrky jsou přesné.
Q10. Kolik údržby potřebuje trubice měrky

Běžné vizuální kontroly stavu těsnění a bezpečné montáže obvykle postačí, přičemž výměna je nutná pouze tehdy, když se objeví známky opotřebení.
