Co je potrubí vstřikování paliva? Vysvětlení funkce, typů a aplikací

Aug 06, 2026

Kategorie

Co je a Vedení vstřikovače paliva

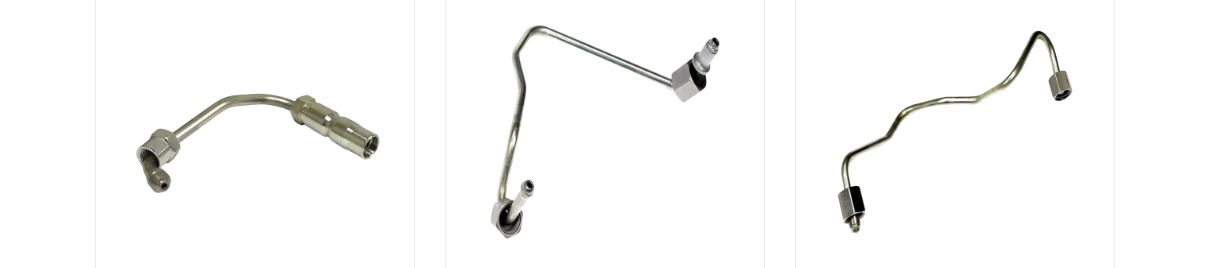

Potrubí vstřikovače paliva, také označované jako vstřikovací trubka paliva, je tuhá kovová trubka, která přenáší stlačené palivo z vysokotlakého čerpadla nebo common rail do každého vstřikovače paliva, přičemž udržuje tlak a průtok, který spalovací proces vyžaduje. Trubka sama tlak nevytváří, přenáší tlak vytvořený proti proudu, přičemž odolává expanzi, únavě vibrací a opakované tlakové pulsaci.

V moderních vznětových motorech postavených na architektuře common rail nebo čerpadla rozdělovače pracuje toto potrubí v opakovaných tlakových cyklech, které mohou v současných výrobních systémech překročit 2000 barů, přičemž některé pokročilé platformy jsou navrženy pro tlaky blížící se 2700 barům. Protože linka zažívá tyto tlakové rázy mnohomilionkrát během normálního servisního intervalu, tloušťka stěny, poloměr ohybu a stav vnitřního povrchu jsou navrženy s ohledem na únavovou životnost spíše než na samotný jmenovitý tlak při roztržení.

Základní charakteristiky

Připojuje vysokotlaké čerpadlo nebo common rail přímo k tělu vstřikovače
Přenáší palivo zpracované jako nestlačitelná kapalina bez měřitelné expanze
Vyrobeno CNC ohýbáním, takže geometrie trubky přesně odpovídá montážním bodům na bloku motoru
Vyrobeno z ocelových trubek opracovaných za studena určených pro opakované vysokotlaké únavové cykly

Základní funkce vstřikovacího potrubí paliva

Potrubí vstřikování paliva vykonává několik úloh současně a každá z nich ovlivňuje, jak motor startuje, běží na volnoběh a reaguje při zatížení.

Dodávka paliva

Primárním úkolem potrubí je přesunout odměřený objem paliva z výstupu čerpadla do vstupu vstřikovače bez ztráty, provzdušnění nebo zpoždění, přizpůsobení výstupu potrubí vstřikovače paliva časování vstřikovače, takže každý válec dostane stejný objem podle plánu.

Přenos vysokého tlaku

Potrubí musí přenášet tlakové špičky generované čerpadlem nebo railem, aniž by expandovalo nebo absorbovalo energii, která by měla místo toho dosáhnout trysky vstřikovače. Dokonce i malé množství elastické expanze ve stěně trubice může zpomalit nárůst tlaku na špičce vstřikovače, což je efektní inženýři popisováno jako ztráta objemové účinnosti.

Přesnost časování vstřikování

Vzhledem k tomu, že se s palivem zachází jako s nestlačitelným, dochází k přenosu tlakové vlny potrubím ve zlomku milisekundy. Jakákoli změna délky potrubí, vnitřního průměru nebo tuhosti stěn mezi válci může mírně posunout časování vstřikování z jednoho válce na druhý, takže technické týmy specifikují odpovídající délky potrubí vstřikovačů paliva a dráhy ohybů napříč řadou válců, kdekoli to uspořádání umožňuje.

Podpora pro atomizaci

Stabilní dodávka tlaku v trysce vstřikovače je to, co umožňuje rozprašování paliva do tvaru jemných kapiček, které spalování vyžaduje. Když je potrubí vstřikování paliva opotřebené, prasklé nebo poddimenzované, tlak v trysce klesá a kvalita rozprašování klesá, což se obvykle projevuje jako hrubý volnoběh, těžší studené starty nebo zvýšená kouřivost.

Typy vedení vstřikovačů paliva

Potrubí vstřikovačů paliva jsou obecně seskupena podle konstrukce stěny a podle platformy motoru, pro kterou mají sloužit.

Obecná klasifikace potrubí vstřikovacích ventilů a potrubí vstřikování paliva
Typ	Struktura	Typická aplikace
Jednostěnná trubka	Jedna souvislá ocelová stěna tažená za studena	Osobní automobily a lehké dieselové motory
Dvoustěnná (duplexní) trubka	Dvě vrstvy za studena formované do jedné stěny pro větší roztržení	Motory pro těžké nákladní automobily, autobusy a off-road
Potrubí ošetřené autofretáží	Jedna stěna vnitřně předepnutá řízeným přetlakem	Systémy Common Rail nad 2000 bar
Pancéřová trubka / rukávová trubka	Standardní trubka vybavená ochranným vnějším pouzdrem v místech opotřebení	Motory s pevným vedením v blízkosti pohyblivých součástí

Klasifikace podle aplikace

Vstřikovací potrubí nafty pro osobní vozidla
Potrubí vstřikování paliva pro lehká užitková vozidla
Vstřikovací linky pro těžké nákladní automobily a autobusy
Linky zemědělských a stavebních strojů
Lodní a průmyslové řady motorů
Vstřikovací vedení generátorové sady

Struktura potrubí vstřikovače paliva

Dokončená sestava potrubí vstřikovače paliva je vyrobena z více než jedné trubky. Každý konec je vytvarován a obroben tak, aby těsnil proti čerpadlu nebo kolejnici na jedné straně a vstřikovači na druhé straně, zatímco střední část je ohnuta na určitý poloměr, takže bez kontaktu odstraňuje okolní součásti motoru.

Zjednodušený izometrický pohled na sestavu potrubí vstřikovače paliva mezi tělesem čerpadla nebo kolejnice a vstřikovačem

Klíčové komponenty

Kuželové sedadlo: opracovaný hrot, který tvoří těsnění kov na kov proti vývodu čerpadla nebo kolejnice
Převlečná matice: našroubuje na výstupní čep a přitáhne kuželové sedlo do těsnícího kontaktu
Tělo trubky: nosná část mezi oběma konci, tvarovaná pomocí CNC ohýbání
Objímková matice: šroubení na straně vstřikovače, které zajišťuje opačný konec
Ochranný návlek: volitelná vnější vrstva přidaná tam, kde by se trubka jinak třela o konzoly nebo sousední linie

Údaje o výkonu potrubí vstřikovače paliva

Níže uvedené obrázky shrnují běžně pozorované rozsahy tlaku, rozložení rozměrů a srovnatelný výkon mezi typy potrubí. Jsou prezentovány jako obecné referenční body spíše než specifikace pro jakýkoli jednotlivý model motoru.

Vývoj vstřikovacího tlaku napříč generacemi systému

Přibližný tlak Common Rail v barech napříč po sobě jdoucími generacemi systému

Typický provozní tlak podle aplikace

Osobní automobil Diesel

2000 bar

Lehký užitkový vůz

2200 bar

Střední / těžký nákladní automobil a autobus

2500 bar

Zemědělství a stavebnictví

2200 bar

Lodní a průmyslový motor

1800 bar

Typický horní rozsah provozního tlaku podle platformy motoru, vyjádřený v barech

Společné rozdělení vnějšího průměru

6 mm, 15 %

8 mm, 35 %

10 mm, 30 %

12 mm, 15 %

14 mm, 5 %

Relativní podíl velikostí vnějších průměrů běžně používaných v aplikacích potrubí vstřikovačů paliva

Porovnání výkonu mezi typy potrubí

Standardní trubka tažená za studena Potrubí ošetřené autofretáží Duplexní / dvoustěnná trubka

Relativní srovnání typů potrubí napříč pěti výkonnostními atributy, hodnocené na pětibodové škále

Materiály a výrobní proces

Volba materiálu a způsob tvarování ovlivňují, jak dlouho vstřikovací potrubí paliva vydrží při opakovaném tlakovém cyklování.

Běžné materiály používané pro vstřikovací potrubí paliva a výrobu potrubí vstřikování paliva
Materiál	Typická charakteristika	Běžné použití
Uhlíková ocel	Tažené za studena, vysoká pevnost v tahu, nákladově efektivní	Aplikace pro osobní automobily a lehká nákladní vozidla
Legovaná ocel	Vyšší odolnost proti únavě díky legujícím prvkům	Středně těžké a těžké dieselové systémy
Nerezová ocel	Silná odolnost proti korozi ve vlhkém nebo mořském prostředí	Motory námořních, průmyslových a venkovních zařízení

Tváření za studena a autofretáž

Působením řízeného vnitřního tlaku na trubku během zpracování dochází na vnitřní stěně k plastické deformaci, která vytváří zbytkové tlakové napětí. Toto zbytkové napětí kompenzuje tahové napětí generované během normálního provozního tlaku, což zlepšuje únavovou životnost a zvyšuje rezervu tlaku při roztržení hotového vstřikovacího potrubí paliva.

CNC ohýbání a kontrola rozměrů

Zařízení pro CNC ohýbání trubek tvaruje trojrozměrnou geometrii každé řady vstřikovačů paliva tak, aby odpovídala montážním bodům na konkrétní konstrukci motoru, což pomáhá hotovému dílu správně sedět bez většího napětí ve spojovacích bodech.

Aplikace potrubí vstřikovačů paliva a potrubí vstřikování paliva

Potrubí vstřikovačů paliva je navrženo podle směrovacího prostoru, pracovního cyklu a provozního prostředí platformy, kterou obsluhují.

Osobní dieselové vozy: kompaktní poloměry ohybu vhodné pro motorové prostory s krátkým rozvorem
Lehké užitkové dodávky a pickupy: vedení přizpůsobené vyššímu pracovnímu cyklu naprázdno a zastavení startování
Střední a těžká nákladní vozidla a autobusy: potrubí s větším vnějším průměrem určené pro prodloužené tlakové cykly
Zemědělské a stavební stroje: vedení vedená tak, aby tolerovala prach, vibrace a velké teplotní výkyvy
Lodní a průmyslové motory: linky specifikované s přidanou odolností proti korozi pro vlhké provozní prostředí
Generátorová soustrojí a stacionární energetická zařízení: linky dimenzované pro nepřetržitý provoz spíše než pro proměnlivé cyklování zatížení

Výrobní kapacita pro vedení palivových vstřikovačů

Výrobní zařízení, která působí jako výrobce trubek vstřikovačů paliva, obvykle kombinují CNC ohýbání trubek, vnitřní tváření za studena a přesné obrábění pod jednou střechou, takže rozměrové tolerance zůstávají konzistentní od prvního prototypu až po celý objem výroby. Zařízení postavené kolem tohoto rozsahu běžně funguje na desítkách tisíc metrů čtverečních a páruje automatizovaná centra ohýbání trubek s vyhrazenými pájecími a svařovacími linkami, aby udržely programy linek vstřikovačů paliva OEM na jediné, sledovatelné výrobní cestě.

Typické výrobní zařízení

Vícenásobné CNC plně automatické ohýbačky trubek pro přesnou trojrozměrnou geometrii
Hydraulické vnitřní tvářecí stroje pokrývající široký rozsah průměrů
Automatizované laserové svařování a svařovací robotické buňky pro konzistentní kvalitu spojů
Velká obráběcí centra pro tvarování konců, kuželová sedla a řezání závitů
Vyhrazená testovací a kontrolní oblast pro kontrolu rozměrů a tlaku

Zařízení nastavená tímto způsobem jsou umístěna tak, aby podporovala jak vztah s dodavatelem trubek vstřikovačů nafty pro distribuci na trh s náhradními díly, tak roli výrobce trubek vstřikovačů Common Rail pro platformy OEM, protože stejná procesní linka pro formování trubek a autofretáž může přepínat mezi duplexními, jednostěnnými a pancéřovanými konfiguracemi bez samostatných investic do nářadí. Pro kupující, kteří zkoumají dodavatelský řetězec výrobce palivových vstřikovacích trubek v Číně, je kombinace vlastního výzkumu a vývoje, řízeného tvářecího procesu a integrovaného laboratorního testování obecně tím, co určuje, zda dodavatel vysokotlakých palivových trubek dokáže dodržet přísné tolerance při opakovaných výrobních sériích.

Pokyny k instalaci a údržbě

Správná manipulace před a po instalaci má přímý vliv na to, jak dlouho potrubí vstřikovače paliva bez problémů funguje.

Montážní postupy

Převlečné matice utahujte podle pořadí utahovacího momentu určeného pro motor, pracujte v rovnoměrných, postupných krocích, nikoli v jednom nepřetržitém zatažení
Trubku po celé délce podepřete původními svorkami, aby se vibrační zatížení nesoustředilo na konce tvarovky
Vyvarujte se opětovnému ohýbání nebo narovnávání tvarované linie na poli, protože přetváření za studena opracované trubky odstraňuje zbytkové napětí vytvořené během výroby

Inspekce a známky opotřebení

Únik paliva nebo mokré zbytky kolem oblasti převlečné matice
Viditelné povrchové praskliny v blízkosti kuželového sedla nebo na vrcholu ohybu
Povrchové důlky nebo změna barvy na liniích vystavených vlhkosti nebo posypové soli
Hrubý chod naprázdno nebo tvrdý studený start, který se zlepší po kontrole tlaku v liště

Manipulace se skladováním

Když je potrubí vstřikovače paliva skladováno před instalací, udržování ochranných koncových uzávěrů na místě a trubice na suchém a teplotně stabilním místě snižuje možnost povrchové koroze související s vlhkostí, než se součást dostane do motoru.

Často kladené otázky

Q1: Co je vedení vstřikovače paliva

Potrubí vstřikovače paliva je vysokotlaké potrubí, které přenáší palivo ze vstřikovacího čerpadla nebo common rail do vstřikovače, přičemž udržuje tlak potřebný k tomu, aby se vstřikovač otevřel a dodal palivo podle plánu.

Q2: Co dělá potrubí vstřikovače paliva

Zajišťuje dodávku paliva, přenos vysokého tlaku a přesnost vstřikování, přičemž udržuje signál tlaku z čerpadla nebo kolejnice konzistentní po celou cestu až k trysce vstřikovače.

Q3: Jak funguje potrubí vstřikovačů nafty

Vedení přenáší tlak paliva s minimálním zpožděním, podporuje přesné načasování vstřiku a pomáhá vstřikovači vytvořit jemný rozprašovaný vzor v okamžiku vstřiku.

Q4: Z jakých materiálů jsou vyrobeny trubky vstřikovačů paliva

Mezi běžné materiály patří nerezová ocel, uhlíková ocel a legovaná ocel, zvolené na základě jmenovitého tlaku, požadavků na únavu a provozního prostředí motoru.

Q5: Jak často by měla být kontrolována potrubí vstřikovačů paliva

Typická je rutinní vizuální kontrola v každém servisním intervalu, kontrola prosakování v armaturách, praskání povrchu v blízkosti ohybů a koroze na vnějším povrchu.

Q6: Může být potrubí vstřikovače paliva opraveno nebo by mělo být vyměněno

Protože se trubka opírá o specifický vzor vnitřního zbytkového napětí, čára zobrazující praskání, deformaci nebo netěsnost je obvykle nahrazena spíše než přetvořena nebo opravena.

Q7: Co způsobuje netěsnost nebo prasknutí potrubí vstřikovače paliva

Nejčastějšími příčinami jsou opakovaná tlaková únava, uvolněné nebo příliš utažené armatury, vibrační tření o blízké součásti a koroze.

Q8: Jsou potrubí vstřikovačů paliva stejná pro benzínové a naftové motory?

Ne, dieselové systémy common rail a čerpadla obecně pracují při mnohem vyšších tlacích než systémy přímého vstřikování benzínu, takže tloušťka stěny potrubí a výběr materiálu se podle toho liší.
