Jak vybrat správnou řadu vstřikovačů paliva pro automobilové aplikace?

Jul 23, 2026

Kategorie

Výběr správné řady vstřikovačů paliva pro automobily závisí na čtyřech faktorech

Pravá linka vstřikovačů automobilového paliva je ten, který odpovídá provoznímu tlaku systému přívodu paliva, používá materiál vhodný pro daný typ paliva a prostředí pod kapotou, připojuje se pomocí stylu montáže vhodného pro vstřikovač a kolejnici a má správnou velikost pro průměr, tloušťku stěny a délku vedení. Chybné určení jedné z těchto proměnných má tendenci zkracovat životnost a může vést k nerovnoměrnému dodávání paliva na špičce vstřikovače v průběhu času.

U benzinového víceportového motoru je palivové potrubí dimenzované na nízký až střední tlak s povlakem odolným proti korozi obecně pro přívodní segment vstřikovače. U benzínového motoru s přímým vstřikováním nebo naftového motoru Common Rail musí vstřikovací potrubí mezi railem nebo čerpadlem a každým vstřikovačem odolat tlakům, které jsou o řád vyšší, což vyžaduje ocelové trubky opracované za studena spíše než standardní hadicovou sestavu. Níže uvedené části podrobněji prozkoumají každý faktor výběru spolu s referenčními grafy, které ukazují, jak se tyto proměnné porovnávají mezi běžnými platformami motorů.

Co a Vedení vstřikovače paliva Ve skutečnosti to dělá v palivovém systému

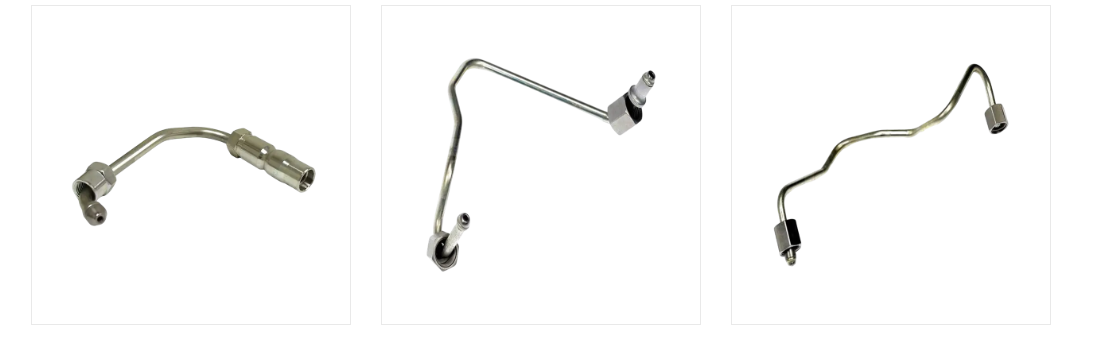

Potrubí vstřikovače paliva je část potrubí, která přenáší stlačené palivo z čerpadla nebo common rail do trysky vstřikovače v každém válci. V rámci širšího plynového potrubí v automobilové síti se nachází na samém konci výtlačné cesty, za potrubím nádrže, filtračním potrubím a přívodním potrubím a těsně před místem, kde je palivo odměřováno a rozprašováno do sacího otvoru nebo spalovací komory. Protože působí nejblíže vstřikovači, zažívá tento segment nejostřejší tlakové pulsy v celém palivovém okruhu.

Automatická palivová potrubí jsou v každodenním rozhovoru často seskupena, ale samotné potrubí vstřikovače je odlišnou součástí od nádrže k potrubí čerpadla nebo zpětnému potrubí. Musí tolerovat rychlou tlakovou pulsaci vznikající při každém otevření a zavření vstřikovače, v některých případech stovkykrát za sekundu v celém rozsahu otáček motoru, přičemž musí zůstat dostatečně těsný, aby zabránil i menšímu prosakování v místech připojení.

Proč je segmentu vstřikovacích linek věnována zvláštní technická pozornost

Na rozdíl od délky palivových hadic pro všeobecné použití potřebuje potrubí vstřikovače obvykle tuhou nebo polotuhou stěnovou konstrukci, takže při vibracích drží svůj tvar proti tělu vstřikovače. V mnoha katalozích dílů je palivové potrubí tohoto typu uvedeno pod hardwarem pro dodávku paliva spolu s odpovídajícími armaturami, svorkami a montážními svorkami, protože všechny tyto díly spolupracují, aby udržely spojení utěsněné opakovanými tlakovými cykly.

Běžné materiály používané v potrubích vstřikovačů paliva a jejich srovnání

Čtyři rodiny materiálů pokrývají většinu trhu s řadou vstřikovacích ventilů pro automobily: nerezová ocel, ocelová slitina opracovaná za studena, nylon a kompozitní nebo vyztužené polymerové trubky. Každý z nich vyvažuje toleranci tlaku, odolnost proti korozi a flexibilitu odlišně, což je důvod, proč konstruktéři motorů zřídka používají stejný materiál pro nízkotlakou přívodní stranu a vysokotlakou stranu vstřikovačů stejného systému.

Snímek materiálu pro výběr potrubí vstřikovače paliva

Obecné srovnání materiálů běžně používaných pro sestavy vedení vstřikovacích ventilů pro automobily
Materiál	Typická tlaková třída	Odolnost proti korozi	Flexibilita	Společná aplikace
Nerezová ocel	Vysokotlaký segment Common Rail	Vysoká	Nízká	Přívodní potrubí nafty a vstřikovačů GDI
Slitina oceli, tvářená za studena	Vysokotlaký segment Common Rail	Střední až vysoká	Nízká	Potrubí vstřikovačů nafty common rail
Nylon	Nízká to moderate pressure	Vysoká	Vysoká	Přívodní, vratné a parní potrubí
Kompozitní, vyztužené	Mírný tlak	Střední až vysoká	Mírný	Středotlaké přívodní a propojovací vedení

Nerezová ocel a ocelová slitina opracovaná za studena dominují segmentu vysokého tlaku, protože oba mohou projít autofretáží, krokem tváření za studena, který tlačí vnitřní stěnu za její mez kluzu a zanechává za sebou vrstvu zbytkového tlakového napětí. Toto zbytkové napětí kompenzuje tahové napětí vytvořené během každého pulzu vstřikovacího tlaku, což je jeden z důvodů, proč správně zpracovaná ocelová vstřikovací linka dokáže zvládnout tlaky výrazně vyšší než 200 MPa v dieselové aplikaci common rail bez předčasného únavového praskání.

Relativní srovnání napříč pěti výkonnostními faktory, pouze ilustrativní přehled

Odpovídající jmenovité hodnoty tlaku používanému vstřikovacímu systému

Tlaková třída je prvním filtrem, který se použije při zúžení možnosti palivového potrubí. Potrubí vybudované pro nízkotlaký benzinový napájecí okruh nenahrazuje segment napájející vstřikovač Common Rail a použití nesprávné třídy v obou směrech buď plýtvá rezervou životnosti, nebo vytváří skutečné riziko spolehlivosti.

Typický provozní tlak podle typu systému

Přibližný provozní tlak podle typu vstřikovacího systému, pouze referenční rozsahy a nikoli na striktní lineární stupnici

Řada vysokotlakých dieselových vstřikovačů common rail je segmentem, kterému se dostává největší technické pozornosti, protože musí odolávat jak extrémnímu statickému tlaku, tak rychlým pulzacím. Mezi nimi jsou umístěny benzínové systémy s přímým vstřikováním, které potřebují potrubí, které zvládne dvouciferné hodnoty MPa bez tloušťky stěny naftového potrubí. Pochopení, do jaké konzoly vozidlo spadá, je nejrychlejší způsob, jak vybrat kompatibilní řadu vstřikovačů paliva, než se podíváte na materiál nebo detaily montáže.

Typy armatur palivového potrubí a způsoby připojení pro bezpečné utěsnění

Palivová potrubí a armatury fungují jako jeden systém spíše než jako samostatné nákupy, protože trubka, která je jinak správně dimenzována, může stále unikat, pokud je spárována s nesprávným konektorem. Sestavy automobilového potrubí vstřikovačů paliva obvykle používají jeden z několika osvědčených stylů připojení, zvolených na základě tlakové třídy, materiálu trubky a toho, jak často je třeba spoj opravovat.

Typy připojení palivového potrubí na moderních vozidlech

Stropní kování vytvořte těsnění kov na kov pomocí rozšířeného konce trubky přitlačeného k odpovídajícímu kuželu, běžně používanému na ocelových vstřikovacích potrubích, která vykazují vysoký tlak.
Kompresní armatury spoléhejte na objímku, která se při utahování matice zakousne do stěny trubky, což je užitečné tam, kde je potřeba spojit vedení bez rozšiřování konce trubky.
Rychloupínací armatury zaklapávají do sebe a jsou široce používány na nylonových přívodních a vratných potrubích, kde při servisních pracích záleží na rychlé montáži a demontáži.
Banjo armatury použijte konektor ve stylu dutého šroubu, který umožňuje, aby vedení sedělo pod pevným úhlem natočení, často se nachází na vstupu vstřikovače, kde je málo místa.
Zatlačte na ostnaté kování pár se zesílenými palivovými hadicemi v nižších tlakových částech okruhu a jsou obvykle zajištěny svorkou.
Závitové kompresní matice se používají u vstřikovacích a kolejnicových portů na vysokotlakých ocelových potrubích, utažených na nastavenou specifikaci během montáže.

Automobilové hadice a armatury spolupracují

V praxi automobilové hadice a armatury pro automobilová palivová potrubí kombinují tuhé části hadic s krátkými flexibilními hadicemi, kde je zapotřebí izolace vibrací mezi motorem a podvozkem. Typy spojek palivového potrubí se liší mezi konektory ve stylu originálního vybavení a obecnými návrhy na trhu s náhradními díly, takže nejbezpečnějším přístupem při získávání náhradního typu konektoru palivového potrubí je sladit stoupání závitu, vnější průměr trubky a způsob těsnění původního dílu, spíše než předpokládat zaměnitelnost napříč rodinami motorů.

Úvahy o průměru, tloušťce stěny a délce pro výběr vedení vstřikovače

Stupnice vnějšího průměru a tloušťky stěny s požadavky na tlakovou třídu a průtok vstřikovačem. Dieselový motor s větším zdvihovým objemem nebo vysoce výkonný dieselový motor pohybuje více paliva za cyklus, takže jeho vstřikovací potrubí obvykle potřebuje širší vrtání, aby udržela rychlost proudění a tlakovou ztrátu v přijatelném rozsahu, zatímco stěna musí stále zesílit, aby zvládla vyšší pracovní tlak.

Přibližný vnější průměr segmentu potrubí vstřikovače podle platformy motoru, pouze obecný odkaz

Na délce záleží stejně jako na průměru. Jízda, která je delší, než je nutné, zvyšuje tlakovou ztrátu a hmotu navíc, která musí být upnuta a podepřena, zatímco příliš krátká jízda namáhá armatury na obou koncích, jakmile se motor usadí pod vlastní uložení. Dodržení původní délky trubky a geometrie ohybu nebo správně změřené výměny udrží vedení bez nežádoucího napětí na spojích vstřikovače a kolejnice.

Vedení, vůle a ochrana proti vibracím během instalace

Správné vedení chrání potrubí vstřikovače paliva před dvěma z jeho nejčastějších spouštěčů selhání: teplem a třením. Potrubí, které vede blízko výfukového potrubí, stárne rychleji než potrubí vedené podél chladnější strany motorového prostoru a potrubí, které se otírá o držák nebo kabelový svazek, se nakonec opotřebuje přes jeho vnější stěnu.

Postupujte podle původní trasy a umístění klipů, aby si čára zachovala svou navrženou vzdálenost od pohyblivých částí a horkých povrchů.
Zachovejte viditelnou mezeru mezi trubkou a jakoukoli součástí výfuku a přidejte část tepelného štítu, pokud ji tovární uspořádání zahrnuje.
Prostorové montážní spony v pravidelných intervalech, takže trubka se nemůže dostatečně ohnout, aby se během pohybu motoru dotkla sousedního hardwaru.
Vyhněte se ohýbání ocelových trubek těsněji, než je jejich jmenovitý minimální poloměr ohybu, protože ostré ohyby ztenčují stěnu a koncentrují napětí.
Zkontrolujte utahovací moment u každé armatury po prvním zahřívacím cyklu, protože tepelná roztažnost může mírně uvolnit spoj, který byl utažen za studena.

Rozpoznání opotřebení, netěsností a výkonnostních problémů v průběhu ujetých kilometrů vozidla

Opotřebení potrubí vstřikovače paliva má tendenci narůstat postupně, než aby se objevovalo najednou, a proto pravidelná vizuální kontrola zachytí většinu problémů dříve, než ovlivní ovladatelnost. Níže uvedený graf ukazuje, jak podíl kontrolovaných čar vykazujících určitou formu opotřebení obvykle stoupá s narůstajícím počtem najetých kilometrů.

Ilustrativní podíl kontrolovaných palivových potrubí vykazujících známky opotřebení podle počtu najetých kilometrů, obecný trend pro referenci

Vedení vstřikovače paliva zřídka selže bez varovných příznaků. Slabý zápach paliva v blízkosti motorového prostoru, viditelné zbytky vlhkosti podél trubky, hrubý volnoběh, který se dříve nevyskytoval, nebo malý pokles naměřených hodnot tlaku paliva během diagnostiky, to vše jsou důvody, proč zkontrolovat potrubí a jeho armatury dříve, než problém ovlivní startování nebo zrychlení.

Postupy údržby, které pomáhají prodloužit životnost potrubí vstřikovačů

Většina postupů, které chrání potrubí vstřikovačů paliva, je jednoduchá a nenáročná, takže je lze snadno začlenit do rutinní servisní návštěvy místo toho, aby se s nimi zacházelo jako s odděleným úkolem.

Během výměny oleje otřete potrubí a armatury a hledejte matný, lepkavý film, který naznačuje pomalé prosakování.
Zkontrolujte montážní spony, zda nejsou prasklé nebo uvolněné, protože šňůra, která se může pohybovat, je šňůra, která se nakonec odře.
Udržujte motorový prostor bez usazenin kolem potrubí, protože zachycená vlhkost a silniční drť urychlují povrchovou korozi.
Vyměňte opotřebované svorky a těsnění současně s jakýmkoliv fitinkem, který je narušen během nesouvisejících oprav.
Ujistěte se, že jsou dodržovány servisní intervaly palivového filtru, protože kontaminace částicemi může urychlit opotřebení uvnitř vstřikovacího potrubí a na samotném vstřikovači.

Výrobní postupy za výrobou trvanlivé linky vstřikovačů paliva

Výše popsané výkonnostní rozdíly pocházejí z toho, jak se vyrábí řada vstřikovačů paliva, nejen ze suroviny, ze které vychází. Trubky vysokotlakých vstřikovačů jsou obvykle vyrobeny ze speciálně vybraných trubek z nízkolegované oceli, poté tepelně zpracovány a zpracovány za studena, aby se zvýšila mez kluzu a odolnost proti únavě, takže hotová trubka zvládne pulzaci tlaku dieselového systému Common Rail.

Autofretážní zpracování, kdy je trubka během výroby natlakována nad rámec svého normálního pracovního rozsahu, vytváří na vnitřní stěně vrstvu zbytkového tlakového napětí, které působí proti tahovému napětí vznikajícímu během provozu. Přesné CNC ohýbání trubek je pak použito k tvarování každé linie tak, aby její trojrozměrná geometrie byla v souladu s uspořádáním motoru, což udržuje instalaci přímou a zabraňuje dodatečnému namáhání v upevňovacích bodech.

Výrobní závody, které se specializují na tuto kategorii, jako je JIATIAN v Ningbo, kombinují zařízení na ohýbání trubek CNC, hydraulické formovací linky, automatizované laserové svařování a vyhrazené testovací oblasti, aby byla zachována rozměrová přesnost a integrita stěn konzistentní od jedné výrobní série k další. Tento druh integrovaného procesu, od tvarování trubek až po konečné kontroly geometrie, umožňuje vyrábět řadu vstřikovačů paliva podle opakovatelného standardu ve velkých objemech zakázek i v menších zakázkových sériích.

Často kladené otázky o řadách vstřikovacích ventilů pro automobily

Časté dotazy týkající se dílů a servisu vstřikovačů paliva pro automobily
Q1: Co je vedení vstřikovače paliva Potrubí vstřikovače paliva je segment potrubí, který přenáší stlačené palivo z čerpadla nebo Common Rail do vstřikovače v každém válci a tvoří konečné spojení v cestě dodávky paliva.	Q2: Co dělá potrubí vstřikovače paliva Přenáší palivo pod tlakem do vstřikovače, přičemž odolává rychlým tlakovým pulzům vznikajícím při každém otevření a zavření vstřikovače během provozu motoru.
Q3: Kde je umístěno vedení vstřikovače paliva Vede mezi rozdělovačem paliva nebo vysokotlakým čerpadlem a tělem vstřikovače, obvykle podél horní části nebo strany motoru v blízkosti sacího potrubí.	Q4: Z jakých materiálů jsou potrubí vstřikovačů paliva vyrobena Mezi běžné možnosti patří nerezová ocel, ocelová slitina opracovaná za studena, nylon a kompozitní materiály, z nichž každý je vhodný pro jiný tlak a potřebu flexibility.
Q5: Jaký je rozdíl mezi potrubím vstřikovače paliva a palivovým potrubím Palivová lišta je sdílené rozdělovací potrubí, které distribuuje stlačené palivo do každého válce, zatímco vstřikovací potrubí je samostatný segment spojující potrubí nebo čerpadlo s jediným vstřikovačem.	OTÁZKA 6: Jak poznám, že je moje vedení vstřikovače paliva špatné Mezi příznaky patří viditelný zápach paliva, vlhké zbytky podél trubky, nevysvětlitelný hrubý volnoběh nebo pokles naměřeného tlaku paliva během diagnostické kontroly.
Q7: Co způsobuje netěsnosti potrubí vstřikovače paliva Mezi typické příčiny patří uvolněné nebo opotřebované armatury, tření způsobené špatnou vůlí k blízkým dílům, povrchová koroze a únavové praskání po delším cyklování tlaku.	Q8: Může poškozené vedení palivového vstřikovače ovlivnit výkon motoru Ano, poškozené vedení může způsobit nerovnoměrný tlak paliva ve vstřikovači, což může vést k hrubým volnoběhům, váhání nebo snížení výkonu v závislosti na závažnosti problému.
Q9: Jak často by se mělo vyměňovat vedení vstřikovačů paliva Neexistuje jediný pevný interval, protože životnost závisí na ujetých kilometrech, směrování a provozních podmínkách, a proto se doporučuje pravidelná vizuální kontrola podle přísného kalendáře.	Q10: Jak zabránit korozi potrubí vstřikovače paliva Udržujte motorový prostor bez zachycené vlhkosti a nečistot, okamžitě odstraňte poškození ochranného nátěru a vyberte materiál vhodný pro místní provozní prostředí.
